49131-05403 CHRA TD03L4 Ford Transit 2.4 TDCi

Para quem depende da Transit no trabalho, veículo parado significa serviço interrompido. Quando o diagnóstico aponta necessidade de substituição do conjunto rotativo, identificar corretamente a turbina é o primeiro passo para colocar o veículo novamente em operação com segurança.

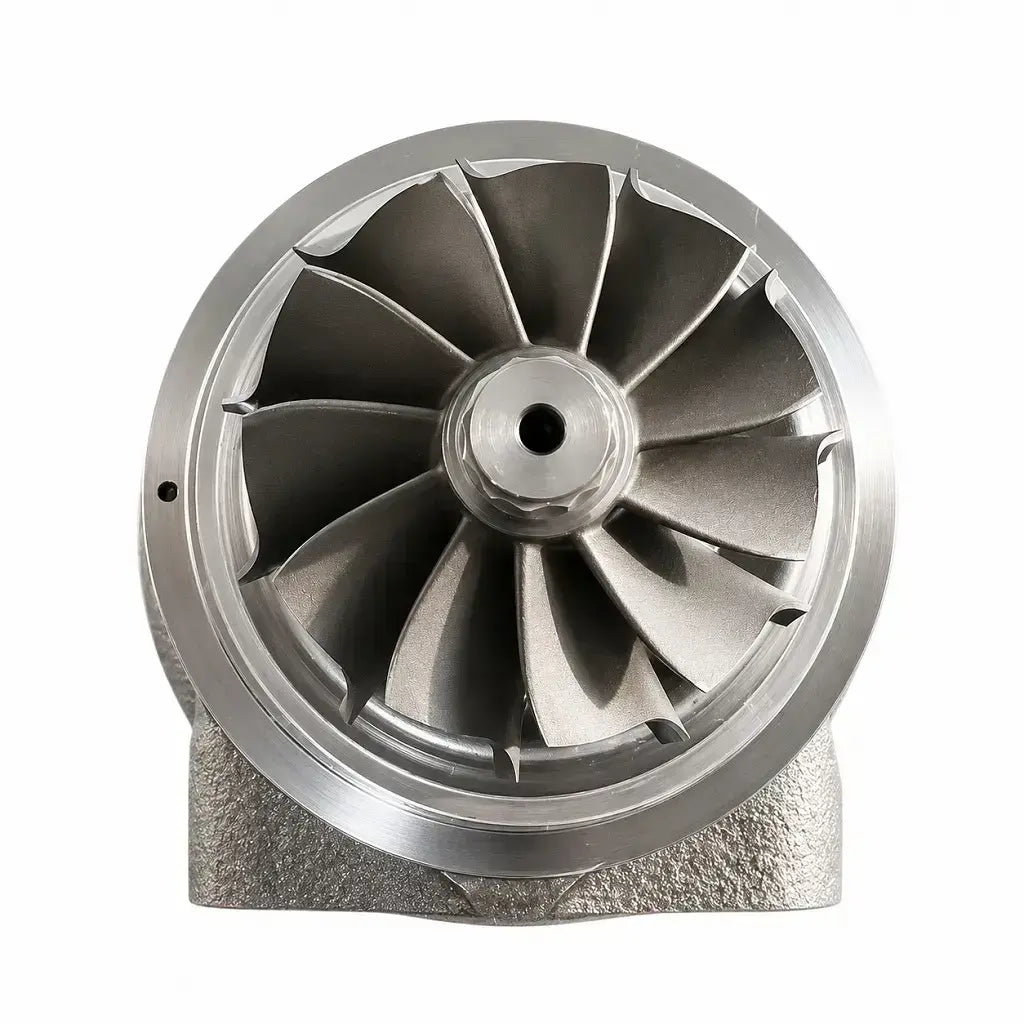

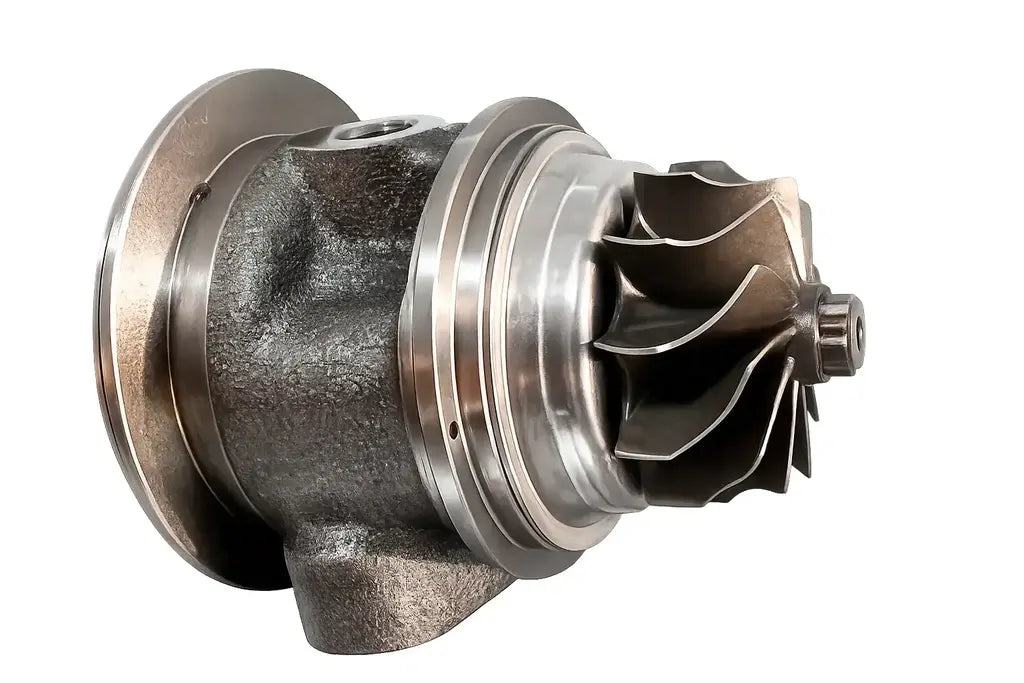

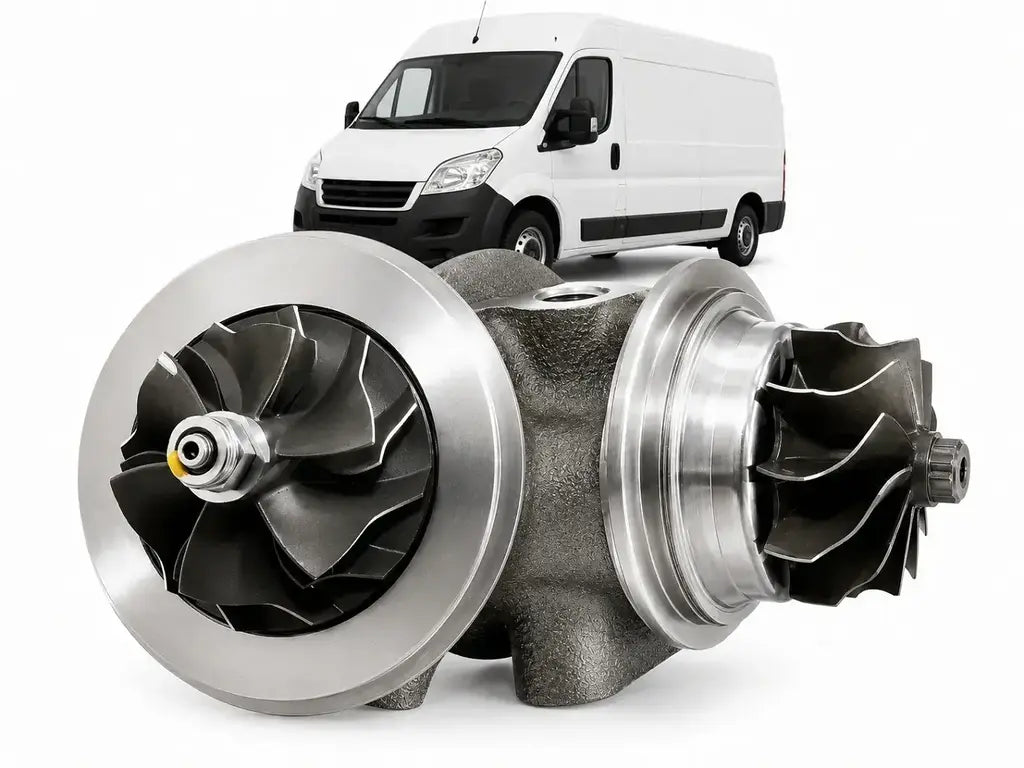

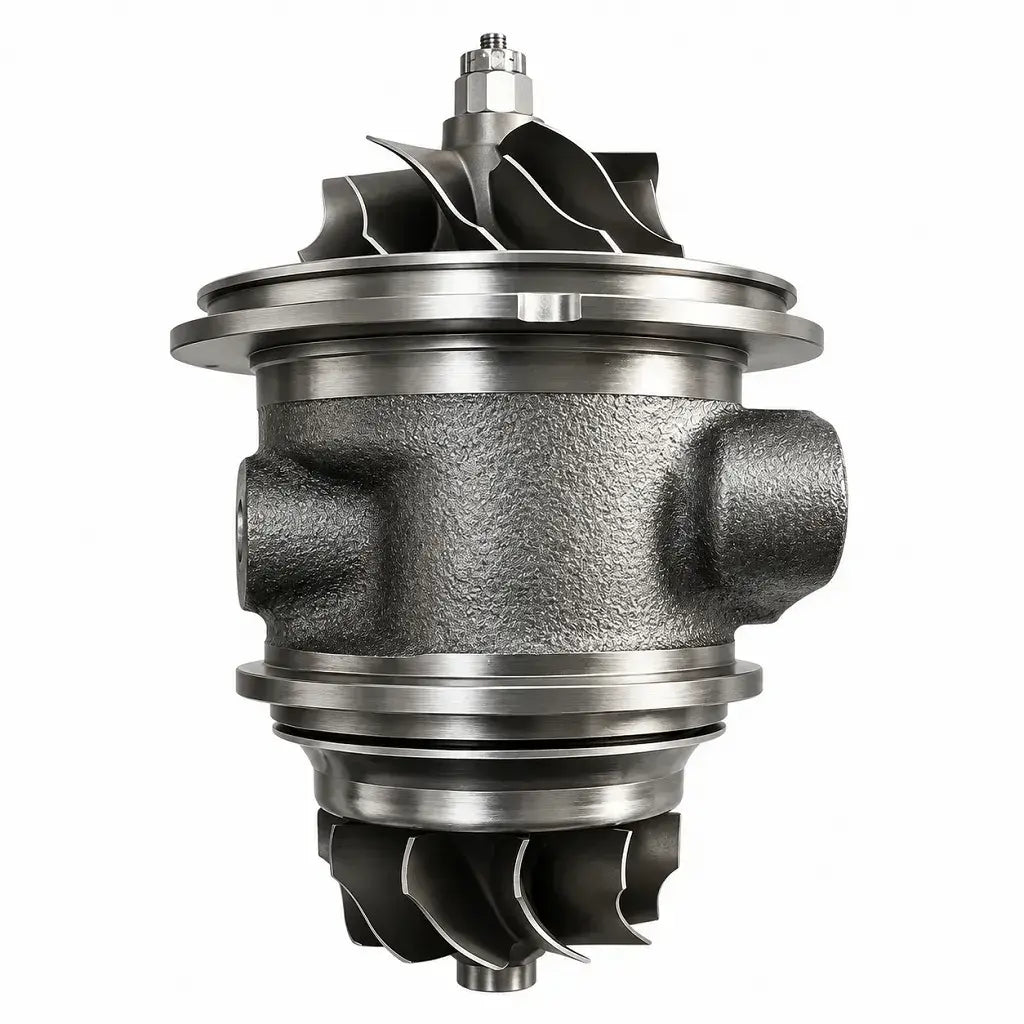

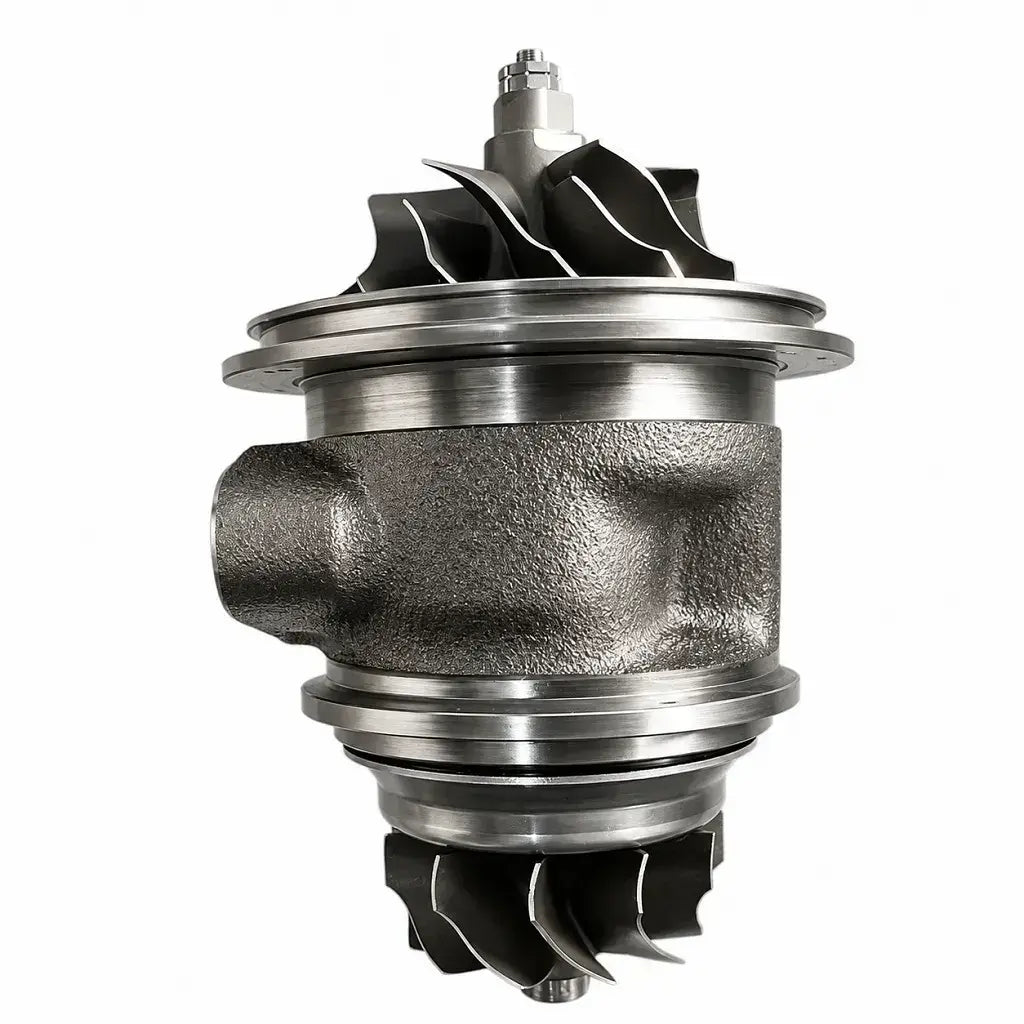

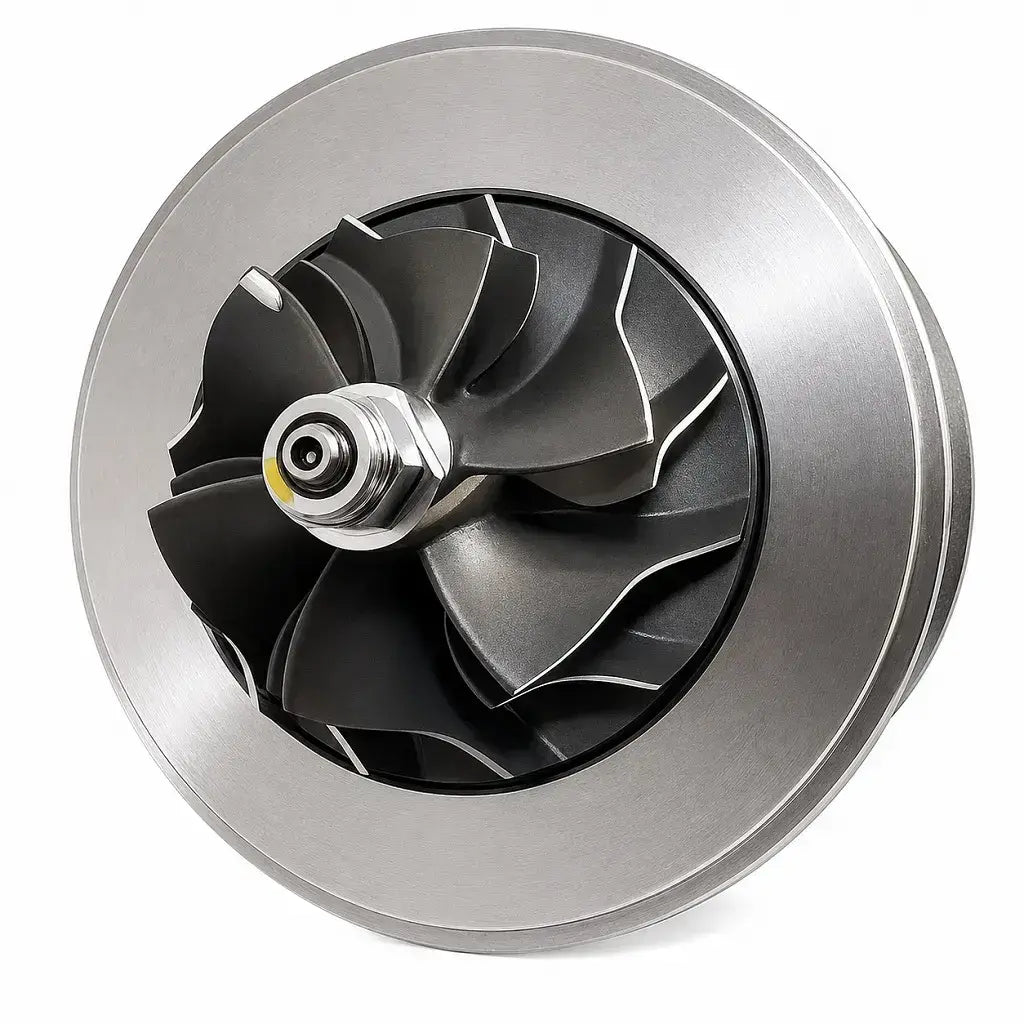

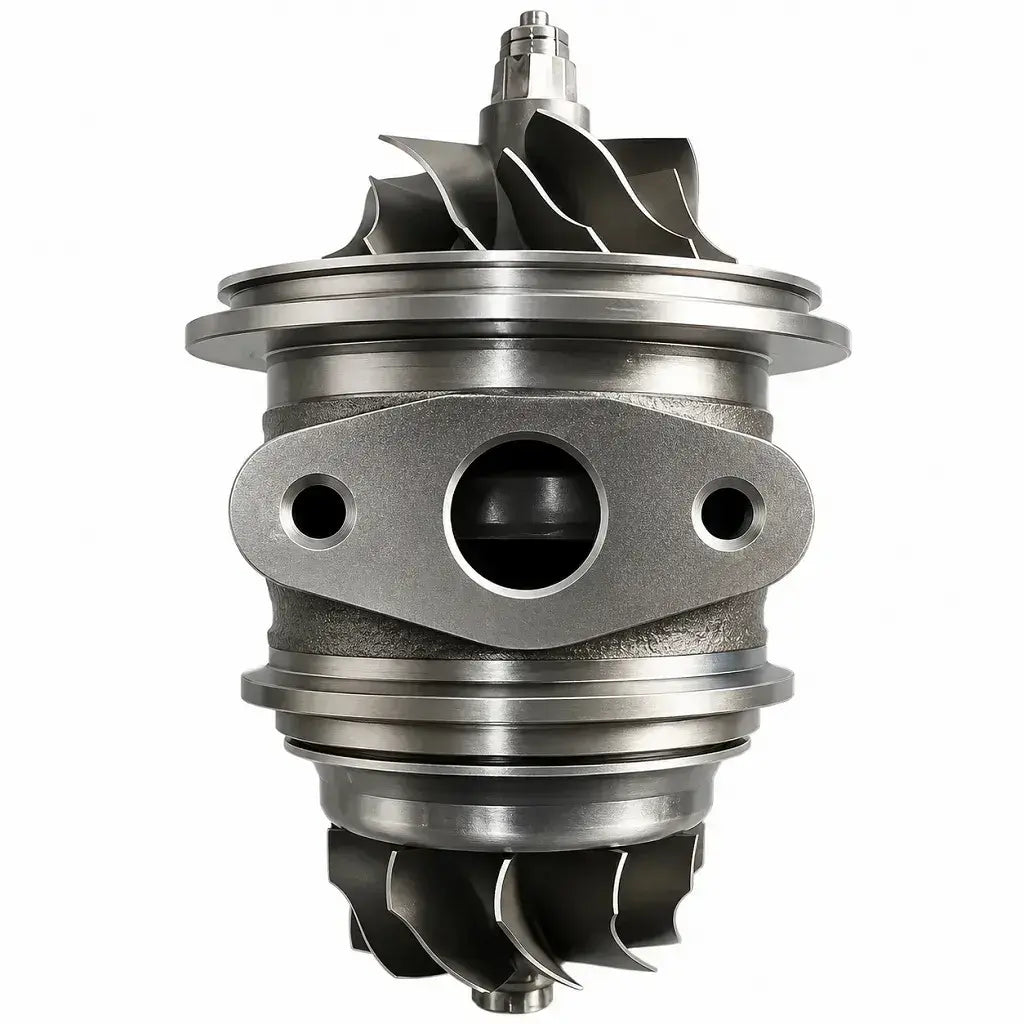

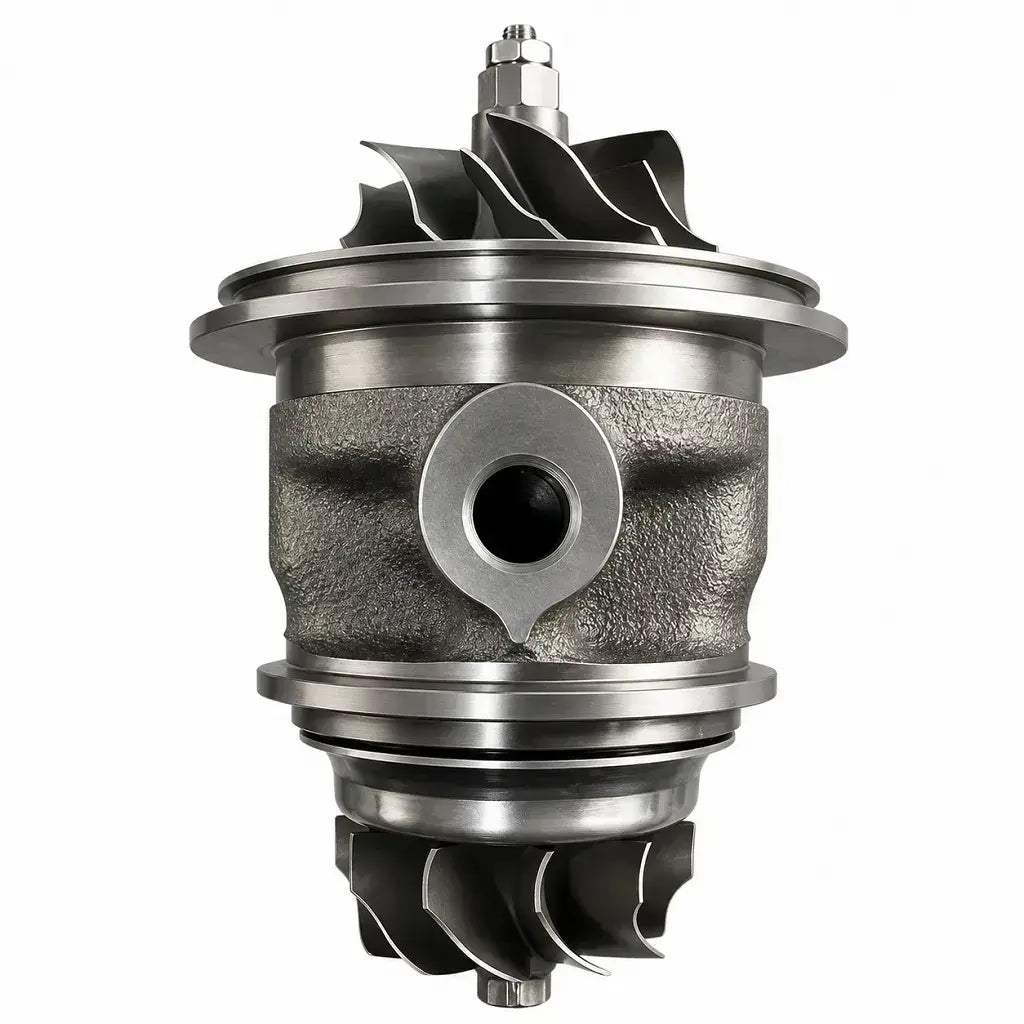

Este conjunto rotativo CHRA é destinado a aplicações da Ford Transit 2.4 TDCi Duratorq Puma equipadas com turbocompressor da família Mitsubishi TD03L4.

A compatibilidade deve ser confirmada principalmente pelo número gravado na plaqueta do turbocompressor original, e não somente pelo modelo ou ano do veículo.

Aplicação

Fabricante: Ford
Veículo: Transit Mk7 / VII
Versões: Furgão, Van, Minibus e Chassi-cabine
Motor: Duratorq Puma 2.4 TDCi
Cilindrada: 2.4 litros
Combustível: Diesel
Potências relacionadas: 100 cv / 115 cv
Códigos de motor relacionados: PHFA / PHFC / JXFA / JXFC
Turbocompressor: Mitsubishi TD03L4-09GK-3.3

Aplicação brasileira de referência: Ford Transit 2.4 TDCi, especialmente linha 2008 a 2011.

ATENÇÃO: existem variações de turbocompressor conforme potência, versão e ano da Transit. Para veículos posteriores, inclusive unidades anunciadas como 2012, 2013 ou 2014, não compre somente pelo ano do veículo. Confira obrigatoriamente o número da plaqueta da turbina original.

Referências para conferência

Códigos de turbina:
49131-05400
49131-05403

Referências Ford / equivalentes relacionadas:
6C1Q-6K682-DD
6C1Q-6K682-DE
6C1Q-6K682-DF
1406162
1449608
1567328
6170432

As referências acima devem ser utilizadas como auxílio de identificação. A confirmação pelo código da turbina original tem prioridade sobre modelo e ano do veículo.

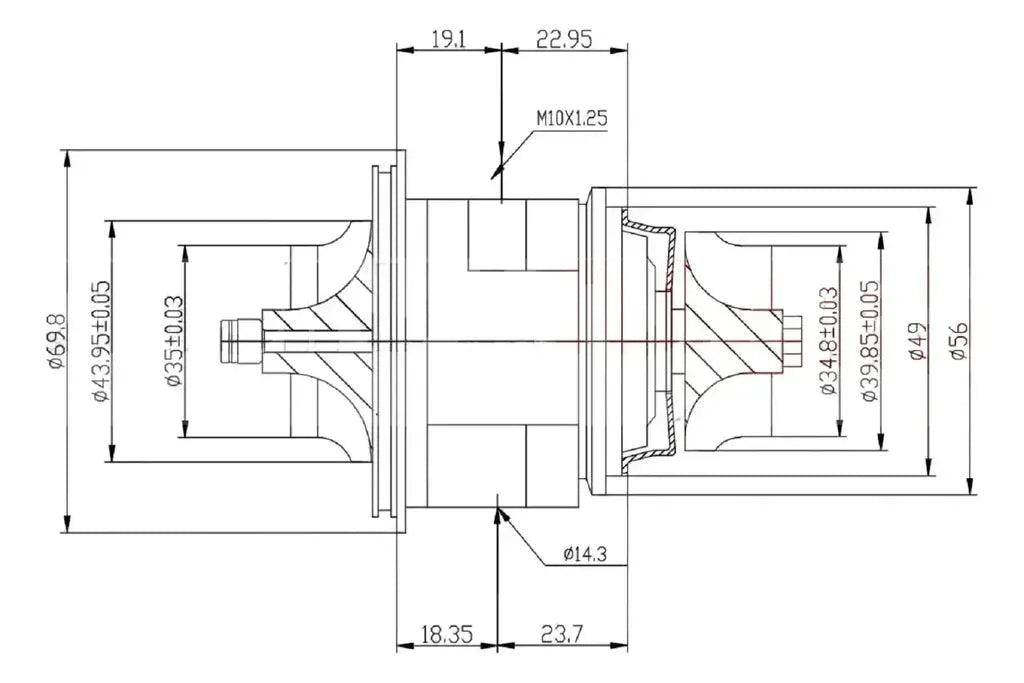

Medidas do conjunto rotativo

Eixo da turbina: 34,8 / 39,85 mm

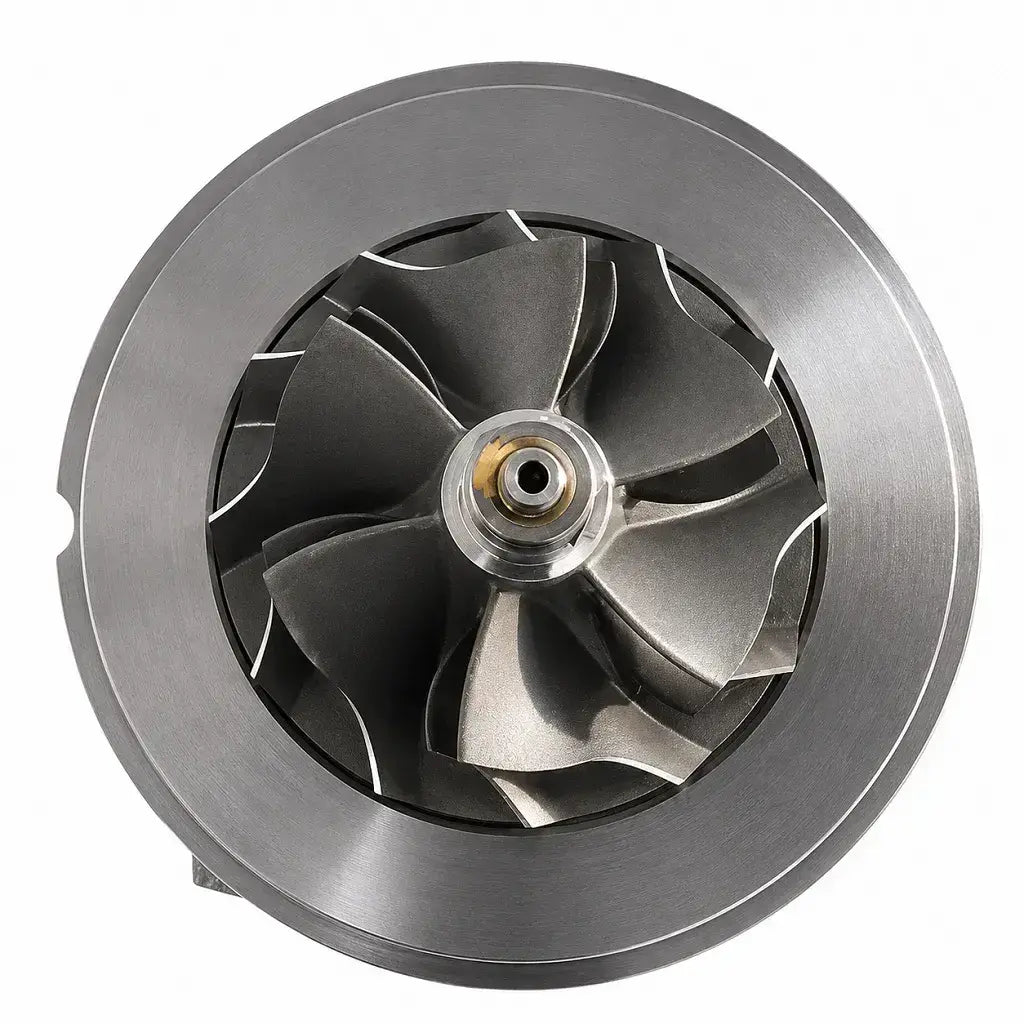

Rotor compressor: 35,0 / 43,95 mm

Essas medidas são importantes para conferir a configuração correta do conjunto e reduzir o risco de comprar uma peça semelhante visualmente, porém destinada a outra versão do turbocompressor.

Benefícios

• Ajuda a colocar a Transit novamente em operação quando a substituição do CHRA é tecnicamente indicada.
• Aplicação identificada pela família e pelo código do turbocompressor, trazendo maior precisão na escolha.
• Medidas do eixo e rotor informadas para facilitar a conferência técnica.
• Mantém a configuração correspondente ao conjunto TD03L4 quando a aplicação é corretamente confirmada.
• Permite substituir o conjunto central quando os demais componentes do turbo estão tecnicamente aptos ao reaproveitamento.
• Referências OEM facilitam a identificação por oficinas, mecânicos e reparadores.
• Suporte para conferência da aplicação antes da compra.

Instalação

Antes: confirme o diagnóstico e compare o código da plaqueta da turbina original com as referências do anúncio.

Durante: a instalação deve ser realizada por profissional qualificado, verificando as condições dos sistemas relacionados ao funcionamento do turbocompressor.

Após: confira o funcionamento do conjunto e siga os procedimentos técnicos recomendados para o motor e turbocompressor.

A instalação correta e a identificação precisa da aplicação são fundamentais para a durabilidade e o funcionamento esperado do conjunto.

Diferenciais VETOR TURBOS

Na VETOR TURBOS, a identificação não é feita apenas por “Transit 2.4”. Trabalhamos com código do turbocompressor, referências OEM, motorização e medidas do conjunto rotativo para ajudar você a escolher corretamente.

Essa conferência faz diferença porque uma mesma família de veículo pode utilizar turbinas diferentes ao longo dos anos.

Compra segura — confira a plaqueta

Antes de comprar, confira o número da plaqueta da turbina original.

Se houver dúvida, envie para a VETOR TURBOS:

• código da plaqueta do turbocompressor;
• número OEM;
• modelo e ano da Transit;
• motorização;
• potência, quando disponível.

Nossa equipe poderá auxiliar na identificação da peça correta.

IMPORTANTE: este produto não é compatível com turbinas das marcas Biaggio e Masterpower. Verifique a marca e a identificação da turbina instalada no veículo antes da compra.

Garantia, pagamento e envio

Garantia conforme política vigente da VETOR TURBOS. Recomendamos instalação por profissional qualificado. Em eventual análise técnica, poderá ser solicitada a nota fiscal do serviço realizado.

Parcelamento conforme as condições vigentes da loja. Devolução para produtos sem uso, preservados e mantidos na embalagem original, conforme política vigente.
